Pourquoi Avogadro Energy

Conçu pour la Fiabilité Industrielle

Chaque générateur Avogadro naît d’une ingénierie rigoureuse et de décennies d’expérience dans le process industriel. Nous ne vendons pas seulement des machines — nous livrons des solutions clé en main, de la spécification de process à la mise en service.

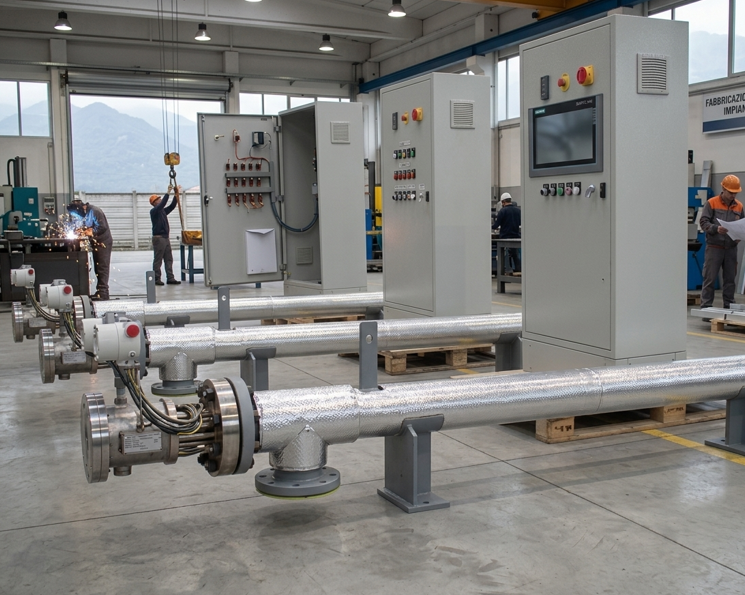

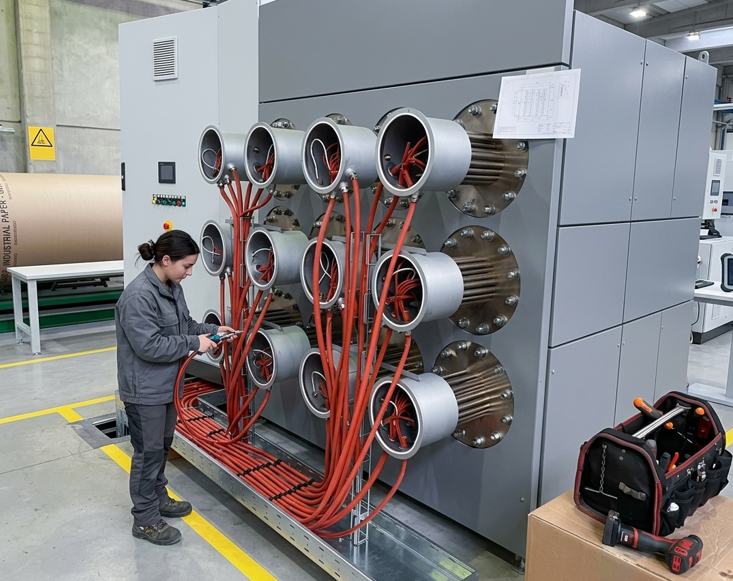

Éléments Incoloy 800 – Durée de vie +30–40%

Éléments à immersion en alliage Incoloy 800, bride AISI 316L. Charge spécifique <3 W/cm² (typiquement 2,1 W/cm²). Remplacement modulaire sans arrêt chaudière.

Charge <3 W/cm²

Régulation SSR – Modulation 0–100% par pas de 1%

Le relais statique en étage final permet une modulation continue de la puissance. Stabilité de process inégalée. Compatible tout signal DCS ou BMS. Zéro cycle ON/OFF.

SSR · 0–100% · pas 1%

PED 2014/68/UE · ASME · CE – Certifié en standard

Chaque unité certifiée selon la Directive Équipements sous Pression. Disponible ASME pour marchés internationaux. Déclaration de Conformité CE fournie. Zéro surprise à la réception.

PED · ASME · SIL2 · PLd

Industrie 4.0 – Connectivité native sans licence

Protocoles intégrés : Modbus RTU/TCP, OPC UA, MQTT, VPN. Intégration directe avec tout SCADA, BMS ou cloud. Monitoring et diagnostics à distance inclus.

Modbus · OPC UA · MQTT · VPN

Standard & Custom – Configuré sur votre process

Standard : acier carbone, 12 bar, 400/690V 3~/50Hz. Personnalisable : jusqu'à 100 bar, AISI 316L food/pharma, vapeur surchauffée 280°C, outdoor IP55.

12 bar std · jusqu'à 100 bar · IP55

Garantie 24 mois + FAT/SAT inclus

Garantie 24 mois à compter de la mise en service. FAT et SAT inclus dans le prix. Conditions flexibles : 30% avance / 40% FAT / 30% mise en service.

24 mois · FAT+SAT inclus

Architecture Produit

Conçu pour la Fiabilité

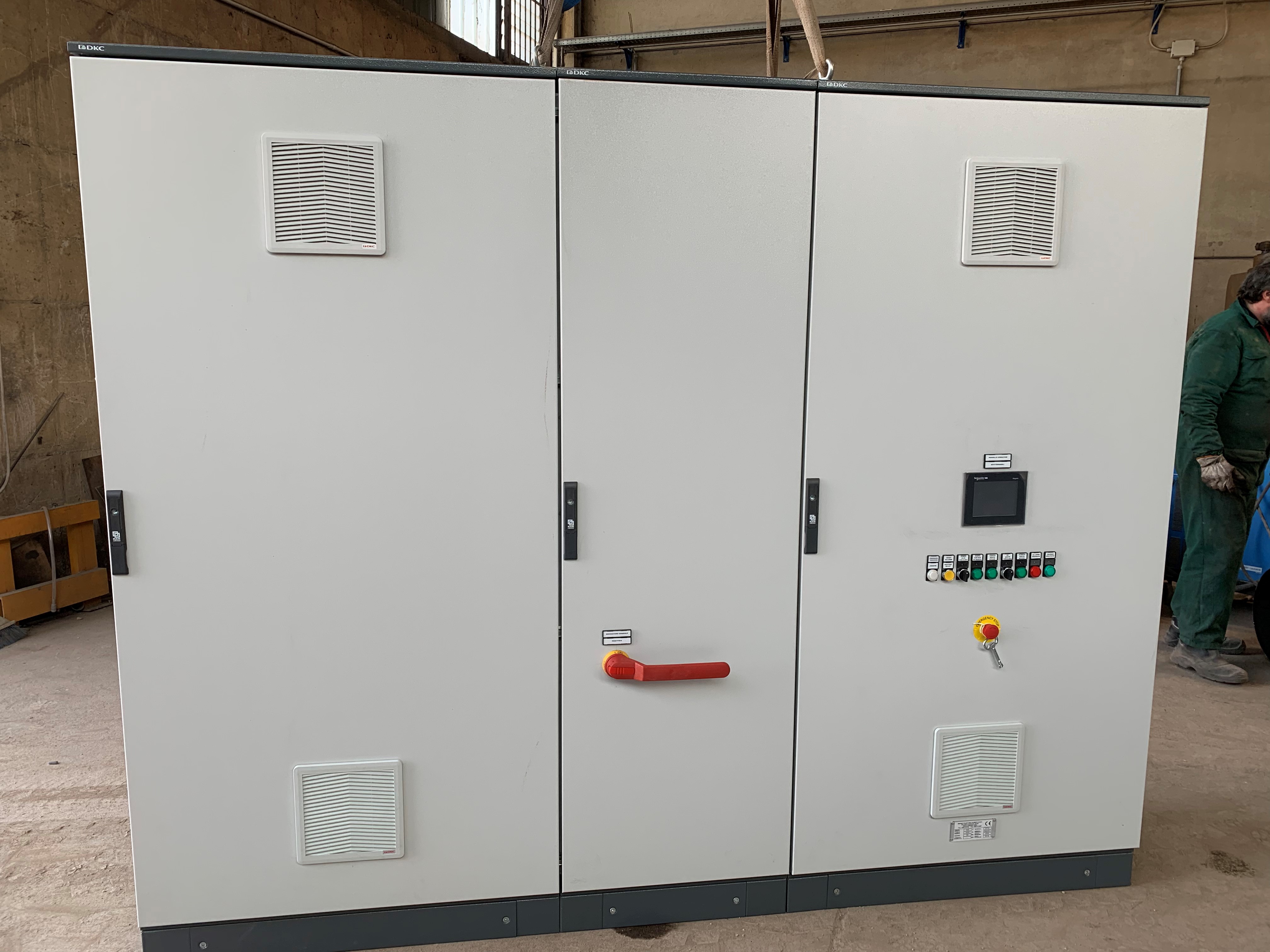

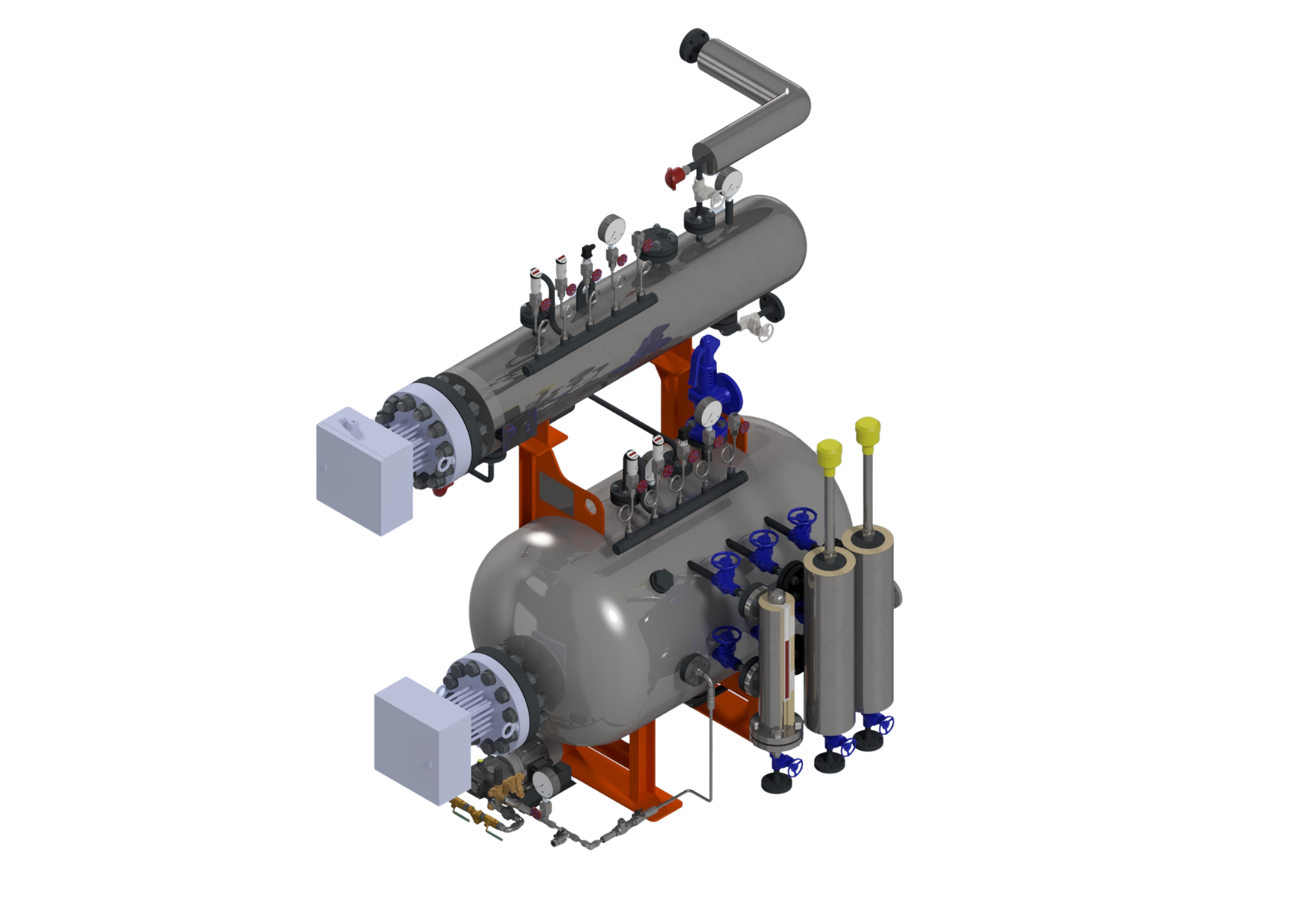

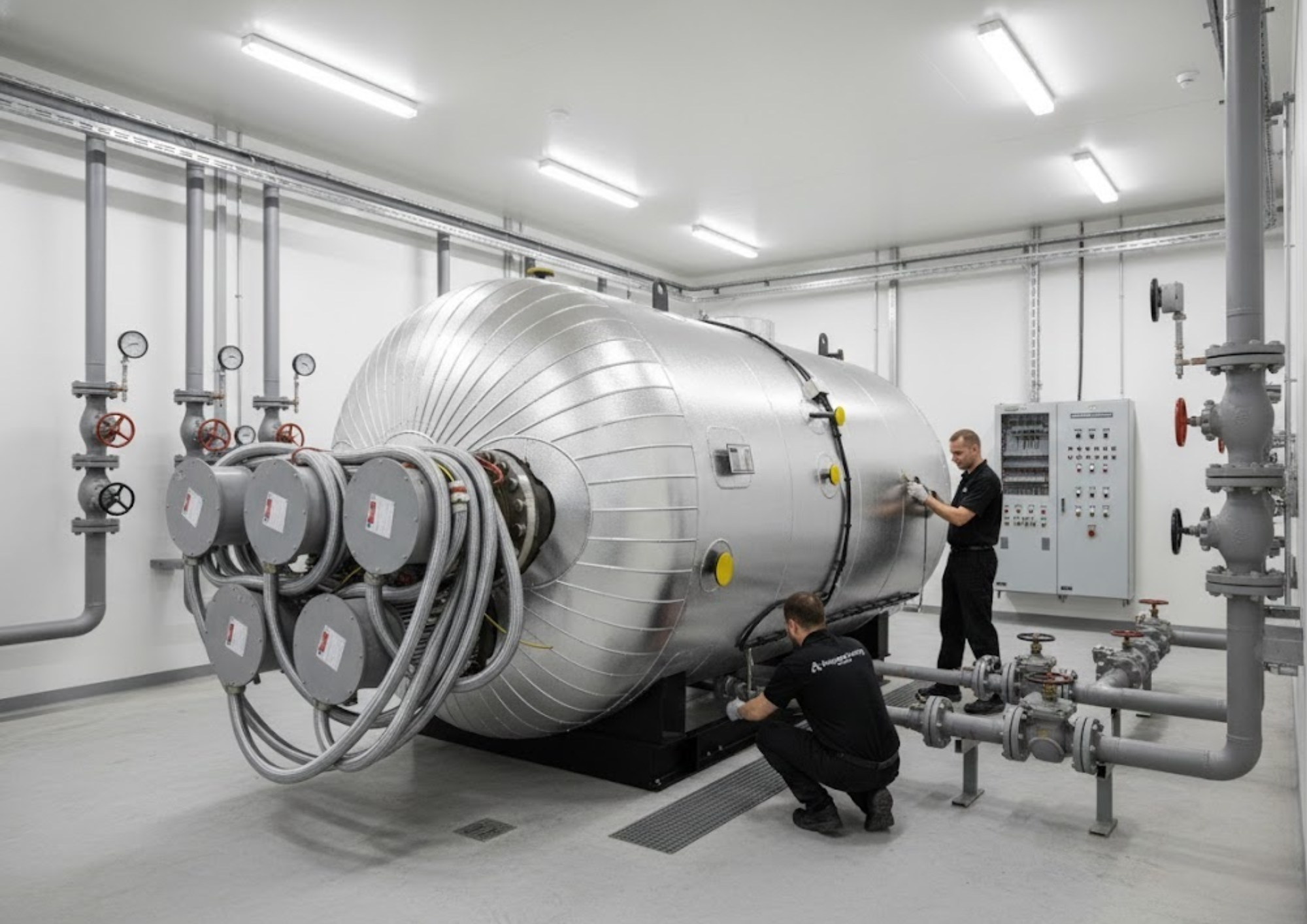

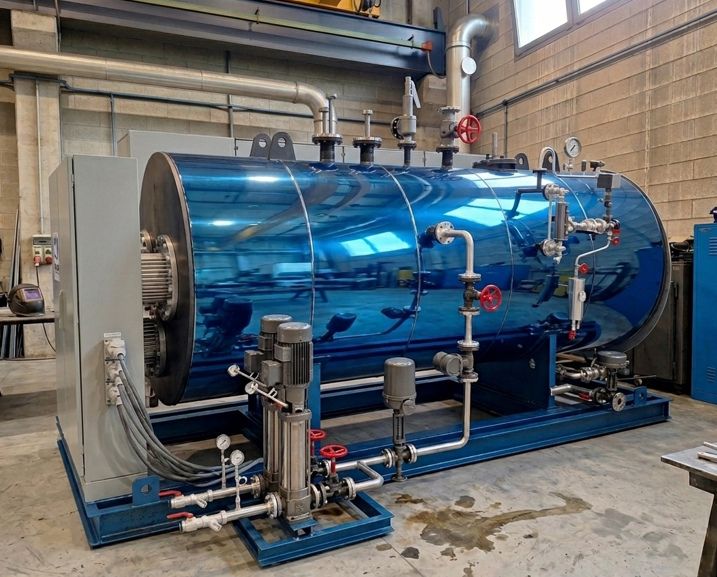

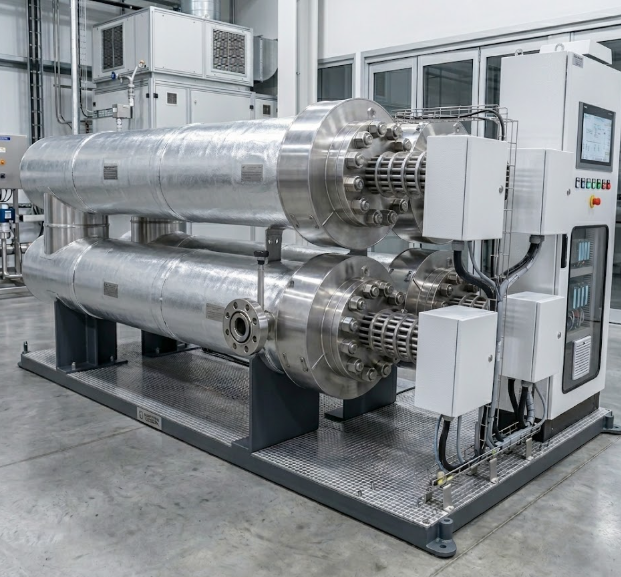

La Série SE est un récipient sous pression cylindrique horizontal avec des banques d’éléments chauffants à immersion remplaçables indépendamment, un système d’alimentation intégré avec pompe VSD, purge TDS automatique, doubles sondes de niveau de sécurité et un panneau de contrôle entièrement câblé sur un skid structural unique.

Fonctionnement 72h Sans Surveillance

EN 12953-9 · Panneau SIL2/PLd · Standard

Purge TDS Automatique

EN 12953-10 · Vanne motorisée · Standard

Double Pompe d’Alimentation

Centrifuges inox redondantes · VSD · Inclus

IHM Couleur 10"

Écran tactile · Accès local et distant · Inclus

Gamme de Produits

Choisissez Votre Technologie

Trois lignes de produits distinctes, une seule philosophie : fiabilité industrielle, efficacité maximale, intégration simple. Toutes les séries sont disponibles clé en main, de la conception à la mise en service.

Série SE – Générateurs de Vapeur Électriques

Générateurs de vapeur saturée ou surchauffée, à éléments immergés Incoloy 800. Zéro brûleur, zéro cheminée, zéro émission. Idéaux pour sites sans gaz naturel ou lorsque la qualité de la vapeur est critique.

50–6 000 kg/h 50–4 200 kW 12–100 bar Vapeur surchauffée jusqu’à 280°C

Points clés Série SE

✓ Démarrage en <15 min (froid)
✓ Fonctionnement 72h sans surveillance (EN 12953-9)
✓ Remplacement éléments sans arrêt chaudière
✓ Modbus / OPC UA / MQTT natifs
✓ FAT + SAT inclus dans le prix

Modèle	Vapeur kg/h	Puissance kW	Pression bar	Ø int. mm	L mm	l mm	H mm	Poids kg	Volume L
SE-72	72	50	12	300	1 200	700	1 100	380	85
SE-144	144	100	12	400	1 400	800	1 200	520	155
SE-215	215	150	12	500	1 600	900	1 350	680	260
SE-286	286	200	12	600	1 900	1 000	1 500	850	410
SE-500	500	350	12	870	2 700	1 200	1 700	1 472	954
SE-1000	1 000	700	12	1 170	2 950	1 500	2 000	2 300	1 979
SE-2000	2 000	1 400	12	1 370	3 700	1 700	2 200	3 842	3 848
SE-3000	3 000	2 100	12	1 570	4 000	1 900	2 400	4 924	5 630
SE-4000	4 000	2 800	12	1 770	4 200	2 100	2 600	5 942	7 634
SE-5000	5 000	3 500	12	1 920	4 400	2 250	2 750	6 870	9 557
SE-6000	6 000	4 200	12	2 020	4 700	2 350	2 850	7 904	11 552
Version standard : acier carbone · 12 bar · 400/690V 3~/50Hz. Haute pression (jusqu'à 100 bar) et AISI 316L sur demande. Vapeur surchauffée jusqu'à 280°C à partir de SE-2000. Poids en service (avec eau).

Série HE – Générateurs Eau Chaude Électriques

Réchauffeurs électriques à immersion pour eau chaude industrielle : chauffage de fluides de process, préchauffage de cuves, chaleur pour circuits hydrauliques. Installation rapide, zéro brûleur, zéro cheminée, zéro émission.

50–6 MW Température jusqu’à 120°C Pression jusqu’à 10 bar AISI 304 / 316L disponible

Points clés Série HE

✓ Puissance disponible immédiatement (sans préchauffage)
✓ Idéal pour charges variables et intermittentes
✓ Zéro émission – zones environnementales sensibles
✓ Régulation modulante 4–20mA ou Modbus
✓ Skid compact : pompe, vase d’expansion, sécurités

Modèle	Puissance kW	Débit m³/h	T° entrée °C	T° sortie °C	Pression bar	Ø cuve mm	L mm	H mm	Poids kg
HE-50	50	2,2	60	80	6	250	900	900	140
HE-100	100	4,3	60	80	6	300	1 100	1 050	220
HE-200	200	8,6	60	80	6	400	1 400	1 250	360
HE-350	350	15,1	60	80	6	500	1 700	1 450	580
HE-500	500	21,5	60	80	8	600	2 000	1 650	820
HE-750	750	32,3	60	80	8	700	2 400	1 850	1 150
HE-1000	1 000	43,1	60	80	8	800	2 800	2 050	1 520
HE-1500	1 500	64,6	60	80	10	1 000	3 200	2 300	2 100
HE-2000	2 000	86,1	60	80	10	1 100	3 600	2 500	2 850
HE-3000	3 000	129,2	60	80	10	1 300	4 100	2 750	4 100
HE-4000	4 000	172,3	60	80	10	1 500	4 500	3 000	5 500
HE-6000	6 000	258,4	60	80	10	1 800	5 200	3 400	8 200
Débit calculé pour ΔT = 20°C (60→80°C). Températures de sortie jusqu'à 120°C sur demande. AISI 316L disponible pour alimentaire et pharmaceutique. Dimensions : skid complet (cuve + pompe + armoire).

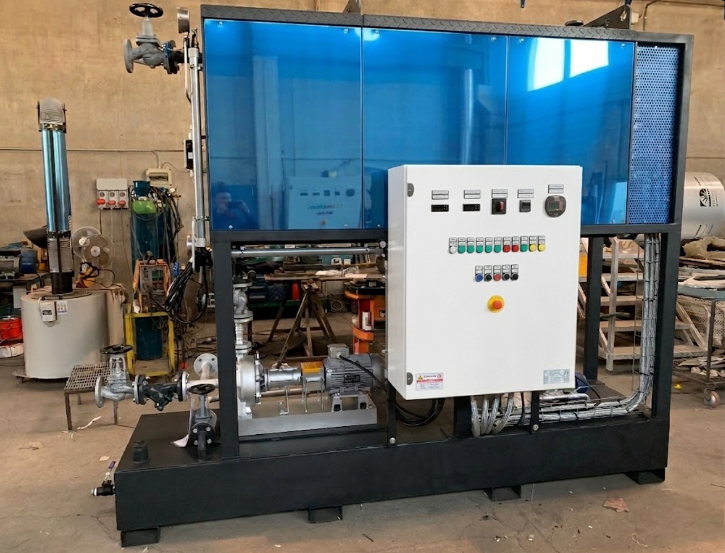

Série OE – Réchauffeurs Huile Thermique Électriques

Réchauffeurs électriques à huile thermique pour process nécessitant une chaleur élevée (jusqu’à 350°C) de façon contrôlée et uniforme, à basse pression. Parfaits pour réacteurs chimiques, presses, moules, séchoirs.

50–6 MW T° huile jusqu’à 350°C Basse pression (<4 bar) ATEX disponible

Points clés Série OE

✓ Jusqu’à 350°C à basse pression (<4 bar)
✓ Distribution homogène de la chaleur sur toute la surface
✓ Réponse rapide aux variations de consigne
✓ Certification PED + ATEX Zones 1/2 sur demande
✓ Circuit simple ou multiple avec vannes de by-pass

Modèle	Puissance kW	Débit L/min	T° process max °C	Pression bar max	Viscosité mm²/s	Ø cuve mm	L mm	H mm	Poids kg
OE-50	50	18	300	4	2–150	250	950	950	160
OE-100	100	35	300	4	2–150	320	1 150	1 100	270
OE-200	200	70	320	4	2–150	420	1 450	1 300	430
OE-350	350	123	320	4	2–150	530	1 800	1 550	680
OE-500	500	175	350	4	2–150	630	2 100	1 750	980
OE-750	750	263	350	4	2–150	750	2 500	2 000	1 380
OE-1000	1 000	350	350	4	2–150	850	2 900	2 200	1 820
OE-1500	1 500	525	350	4	2–150	1 050	3 400	2 450	2 600
OE-2000	2 000	700	350	4	2–150	1 150	3 800	2 650	3 400
OE-3000	3 000	1 050	350	4	2–150	1 350	4 300	2 950	4 900
OE-4000	4 000	1 400	350	4	2–150	1 550	4 800	3 200	6 600
OE-6000	6 000	2 100	350	4	2–150	1 900	5 500	3 600	9 800
Débit calculé avec huile thermique type Therminol 66 à 300°C. T° max selon le fluide utilisé. Version ATEX Zones 1/2 disponible sur demande. Dimensions : skid complet avec pompe de circulation et armoire.
